標注說明
序號
|
名稱
|
材質
|
特點/備注
|
1
|
觀測口
|
塑料
|
可安裝附件
|
2
|
氣缸蓋
|
增強聚酰氨
|
可選PPA/PA/不銹鋼
在正常工作條件下,無需維護
|
3
|
缸體
|
4
|
活塞
|
5
|
襯墊
|
6
|
行程標
|
塑料
|
|
7
|
彈簧
|
不銹鋼
|
采用預壓安裝
|
8
|
信號入口
|
銅
|
1/8"/1/4"接口
|
9
|
螺母
|
不銹鋼
|
|
10
|
固定墊片
|
11
|
密封環
|
FPM(氟橡膠)
|
在正常工作條件下,無需維護
|
12
|
碟型墊片
|
彈簧鋼
|
執行器可360°旋轉
|
13
|
壓緊螺絲
|
銅
|
提高與閥桿之間的耐磨性
|
14
|
閥桿
|
不銹鋼
|
冷擠磨加工
|
15
|
卡簧墊片
|
|
16
|
卡簧
|
|
17
|
填料函
|
|
18
|
連接螺絲
|
|
19
|
閥體
|
可選304/316
|
20
|
閥瓣
|
自動微調密封
|
21
|
密封環
|
PTFE/不銹鋼
|
進口材質
|
22
|
閥桿密封組合
|
PTFE+彈簧
|
自動補償密封
|
23
|
銷
|
不銹鋼
|
可方便更換閥瓣
|
主要應用
2000/3000型角座控制閥是一種結構緊湊、重量輕、使用壽命長、易于操作的經濟型控制閥。適用于紡織印染、食品和飲料流水線、生物醫藥、工業洗滌設備、溶解設備等領域。
2000/3000型外部先導角座控制閥是我公司在引用國外技術的基礎上,以適應國內市場需求而研制開發的一種新型控制產品,廣泛應用于各種行業的液體控制。與常規控制閥相比,2000/3000型外部先導角座控制閥油單作用或雙作用執行機構驅動。可根據使用場合增加各種附件,從而具有位置指示、行程限位或手動開關等功能,其實用性與可靠性良好。外部先導角座控制閥能同時提供DN15~DN100(G1/2"~G4"),工作壓力在PN1.0~1.6MPa之間。其產品能夠適用于:
1.內螺紋連接口。
2.IS0 4200對焊接口。
3.DIN法蘭連接口。
主要特點
1.閥體采用角座結構可實現較大流量與較好的流量線性。
2.的長壽命壓力自緊自動補償機構,(不銹鋼彈簧+特殊符合材料)軸封。
3.可靠的自調整閥瓣密封結構,做到零泄漏。
4.體積精小,360°任意安裝方向,適用于各種復雜管道。
5.可方便地更改回路功能,適用于各種復雜的工作環境。
6.可添加各種附件,從而具有位置指示、行程限位或手動開關等功能。

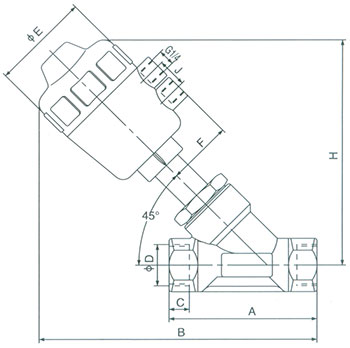

氣動螺紋及焊接口閥門尺寸
|
|
尺寸 Size (mm)
|
|
ISO 4200焊接□閥
|
體 Welded body-to IS04200
|
內孔
DN
|
螺紋連接閥體thereded body
|
沂有閥體執朽 機構尺寸 ctuator size(傘
|
H
)
|
中E
|
GL
|
DN
|
M
|
(pN
|
O
|
S
|
傘D
|
A
|
B
|
C
|
13
|
G3/8
|
65
|
137
|
|
40
|
113
|
53
|
G1/8
|
|
|
|
|
|
13/15
|
G1/2
|
85
|
147
|
14
|
40
|
114
|
53
|
G1/8
|
15
|
100
|
21.3
|
148
|
2.5
|
173
|
14
|
50
|
137
|
64
|
G1/4
|
174
|
20
|
G3/4
|
95
|
155
|
14
|
40
|
119
|
53
|
G1/8
|
20
|
115
|
26.9
|
158
|
2.5
|
178
|
14
|
50
|
145
|
64
|
G1/4
|
|
|
|
181
|
25
|
G1
|
105
|
206
|
14
|
63
|
170
|
80
|
209
|
212
|
14
|
50
|
148
|
64
|
G1/4
|
25
|
130
|
33.7
|
191
|
3
|
|
|
|
212
|
14
|
63
|
173
|
80
|
217
|
234
|
14
|
80
|
195
|
101
|
238
|
32
|
G1 1/4
|
120
|
226
|
16
|
63
|
186
|
80
|
G1/4
|
32
|
145
|
42.4
|
230
|
3
|
255
|
16
|
80
|
210
|
101
|
259
|
297
|
16
|
100
|
256
|
127
|
301
|
40
|
G1 1/2
|
130
|
230
|
18
|
63
|
189
|
80
|
G1/4
|
40
|
145
|
48.3
|
238
|
3
|
250
|
18
|
80
|
213
|
101
|
258
|
301
|
18
|
100
|
260
|
127
|
309
|
329
|
18
|
125
|
288
|
153
|
337
|
50
|
G2
|
150
|
250
|
20
|
63
|
205
|
80
|
G1/4
|
50
|
175
|
60.3
|
255
|
3.5
|
270
|
20
|
80
|
225
|
101
|
275
|
316
|
20
|
100
|
271
|
127
|
327
|
346
|
20
|
125
|
301
|
153
|
351
|
閥門的Kv值
流向閥座下方(螺紋口連接)
|
內孔
|
連接口螺紋
|
執行器尺寸中
|
水的Kv值(m3/h)
|
工作壓力(MPa)
|
小先導壓力(MPa)
|
控制功能
|
13
|
G3/8
|
40
|
3.6
|
1.3
|
0.40
|
兩位兩通
彈簧復位
常閉
|
13/15
|
G1/2
|
40
|
3.7
|
1.3
|
0.40
|
50
|
4.5
|
1.3
|
0.40
|
20
|
G3/4
|
40
|
7.5
|
0.7
|
0.40
|
50
|
8.0
|
1.1
|
0.35
|
63
|
10.0
|
1.5
|
0.40
|
25
|
G1
|
63
|
19.0
|
1.0
|
0.40
|
80
|
20.0
|
1.5
|
0.40
|
32
|
G1 1/4
|
63
|
27.0
|
0.6
|
0.40
|
80
|
28.0
|
0.9
|
0.40
|
90
|
29.0
|
1.4
|
0.42
|
40
|
G1 1/2
|
80
|
38.0
|
0.9
|
0.40
|
90
|
40.0
|
1.0
|
0.42
|
50
|
G2
|
90
|
53.0
|
0.6
|
0.42
|
100
|
55.0
|
0.8
|
0.45
|
125
|
55.0
|
0.9
|
0.47
|
65
|
G2 1/2
|
125
|
90.0
|
0.7
|
0.47
|
流向閥座下方(ISO 4200焊接口 )
|
內孔
|
焊接口
|
執行器尺寸
|
水的Kv值(m3/h)
|
工作壓力 (MPa)
|
取:小先導壓力 (MPa)
|
控制功能
|
15
|
21.3x2.5
|
50
|
4.5
|
1.5
|
0.38
|
兩位兩通
彈簧復位
常閉
|
20
|
26.9x2.5
|
50
|
8.5
|
1.1
|
0.38
|
25
|
33.7x3.0
|
63
|
19.0
|
1.0
|
0.40
|
32
|
42.4X3.0
|
80
|
28.0
|
1.1
|
0.40
|
40
|
48.3X3.0
|
100
|
38.0
|
0.9
|
0.45
|
50
|
60.3x3.5
|
125
|
55.0
|
0.8
|
0.47
|
65
|
68x5
|
160
|
80.0
|
1.4
|
0.50
|
注意!流向閥座上方(僅適用氣體和蒸汽)控制介質:氣體和蒸汽
流向閥座上方
|
內孔
|
連接口螺紋
|
執行器尺寸中
|
水的Kv值 Kv (m3/h)
|
取局工作壓力 (MPa)
|
控制功能
|
13
|
G3/8
|
40
|
3.6
|
1.6
|
兩位兩通
彈簧復位
常閉
|
15
|
G1/2
|
40
|
3.7
|
1.6
|
20
|
G3/4
|
50
|
8.0
|
1.6
|
25
|
G1
|
63
|
19.0
|
1.6
|
32
|
G1 1/4
|
63
|
27.0
|
1.6
|
40
|
G1 1/4
|
80
|
38.0
|
1.5
|
50
|
G2
|
100
|
55.0
|
1.4
|
氣動法蘭連接口尺寸
尺寸
|
DIN法蘭連接口
|
內孔DN
|
ΦD
|
Φd
|
ΦE
|
A
|
B
|
H
|
C
|
n×Φa
|
20
|
105
|
75
|
64
|
120
|
190
|
215
|
14
|
4×Φ14
|
25
|
115
|
85
|
80
|
140
|
225
|
260
|
16
|
4×Φ14
|
32
|
140
|
100
|
80
|
151
|
230
|
275
|
16
|
4×Φ18
|
40
|
150
|
110
|
101
|
170
|
248
|
308
|
18
|
4×Φ18
|
50
|
165
|
125
|
127
|
190
|
310
|
380
|
18
|
4×Φ18
|
65
|
185
|
145
|
153
|
215
|
360
|
450
|
20
|
4×Φ18
|
80
|
200
|
160
|
153
|
246
|
390
|
470
|
20
|
8×Φ18
|
|
