2000/3000型角座控制閥

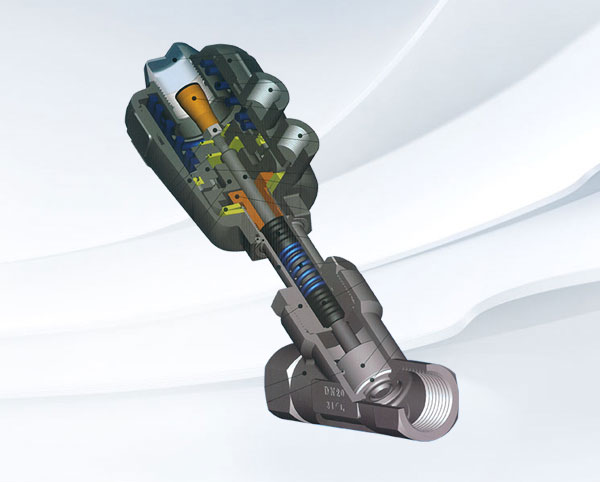

標注說明

序號

名稱 材質 特點/備注
1 觀測口 塑料 可安裝附件
2 氣缸蓋 增強聚酰氨 可選PPA/PA/不銹鋼
在正常工作條件下，無需維護
3 缸體
4 活塞
5 襯墊
6 行程標 塑料
7 彈簧 不銹鋼 采用預壓安裝
8 信號入口 銅 1/8"/1/4"接口
9 螺母 不銹鋼
10 固定墊片
11 密封環 FPM（氟橡膠） 在正常工作條件下，無需維護
12 碟型墊片 彈簧鋼 執行器可360°旋轉
13 壓緊螺絲 銅 提高與閥桿之間的耐磨性
14 閥桿 不銹鋼 冷擠磨加工
15 卡簧墊片
16 卡簧
17 填料函
18 連接螺絲
19 閥體 可選304/316
20 閥瓣 自動微調密封
21 密封環 PTFE/不銹鋼 進口材質
22 閥桿密封組合 PTFE+彈簧 自動補償密封
23 銷 不銹鋼 可方便更換閥瓣

主要應用
2000/3000型角座控制閥是一種結構緊湊、重量輕、使用壽命長、易于操作的經濟型控制閥。適用于紡織印染、食品和飲料流水線、生物醫藥、工業洗滌設備、溶解設備等領域。
2000/3000型外部先導角座控制閥是我公司在引用國外技術的基礎上，以適應國內市場需求而研制開發的一種新型控制產品，廣泛應用于各種行業的液體控制。與常規控制閥相比，2000/3000型外部先導角座控制閥油單作用或雙作用執行機構驅動?？筛鶕?jù)使用場合增加各種附件，從而具有位置指示、行程限位或手動開關等功能，其實用性與可靠性良好。外部先導角座控制閥能同時提供DN15~DN100（G1/2"~G4"），工作壓力在PN1.0~1.6MPa之間。其產品能夠適用于：
1.內螺紋連接口。
2.IS0 4200對焊接口。
3.DIN法蘭連接口。

主要特點
1.閥體采用角座結構可實現較大流量與較好的流量線性。
2.的長壽命壓力自緊自動補償機構，（不銹鋼彈簧+特殊符合材料）軸封。
3.可靠的自調整閥瓣密封結構，做到零泄漏。
4.體積精小，360°任意安裝方向，適用于各種復雜管道。
5.可方便地更改回路功能，適用于各種復雜的工作環境。
6.可添加各種附件，從而具有位置指示、行程限位或手動開關等功能。

氣動螺紋及焊接口閥門尺寸
尺寸 Size (mm) ISO 4200焊接□閥 體 Welded body-to IS04200
內孔 DN 螺紋連接閥體thereded body 沂有閥體執朽 機構尺寸 ctuator size(傘 H ) 中E GL DN M (pN O S
傘D A B C
13 G3/8 65 137 40 113 53 G1/8
13/15 G1/2 85 147 14 40 114 53 G1/8 15 100 21.3 148 2.5
173 14 50 137 64 G1/4 174
20 G3/4 95 155 14 40 119 53 G1/8 20 115 26.9 158 2.5
178 14 50 145 64 G1/4 181
25 G1 105 206 14 63 170 80 209
212 14 50 148 64 G1/4 25 130 33.7 191 3
212 14 63 173 80 217
234 14 80 195 101 238
32 G1 1/4 120 226 16 63 186 80 G1/4 32 145 42.4 230 3
255 16 80 210 101 259
297 16 100 256 127 301
40 G1 1/2 130 230 18 63 189 80 G1/4 40 145 48.3 238 3
250 18 80 213 101 258
301 18 100 260 127 309
329 18 125 288 153 337
50 G2 150 250 20 63 205 80 G1/4 50 175 60.3 255 3.5
270 20 80 225 101 275
316 20 100 271 127 327
346 20 125 301 153 351

閥門的Kv值
流向閥座下方（螺紋口連接）
內孔 連接口螺紋 執行器尺寸中 水的Kv值(m3/h) 工作壓力(MPa) 小先導壓力(MPa) 控制功能
13 G3/8 40 3.6 1.3 0.40 兩位兩通
彈簧復位

常閉

13/15 G1/2 40 3.7 1.3 0.40
50 4.5 1.3 0.40
20 G3/4 40 7.5 0.7 0.40
50 8.0 1.1 0.35
63 10.0 1.5 0.40
25 G1 63 19.0 1.0 0.40
80 20.0 1.5 0.40
32 G1 1/4 63 27.0 0.6 0.40
80 28.0 0.9 0.40
90 29.0 1.4 0.42
40 G1 1/2 80 38.0 0.9 0.40
90 40.0 1.0 0.42
50 G2 90 53.0 0.6 0.42
100 55.0 0.8 0.45
125 55.0 0.9 0.47
65 G2 1/2 125 90.0 0.7 0.47


流向閥座下方(ISO 4200焊接口 )
內孔 焊接口 執行器尺寸 水的Kv值(m3/h) 工作壓力 (MPa) 取:小先導壓力 (MPa) 控制功能
15 21.3x2.5 50 4.5 1.5 0.38 兩位兩通
彈簧復位

常閉

20 26.9x2.5 50 8.5 1.1 0.38
25 33.7x3.0 63 19.0 1.0 0.40
32 42.4X3.0 80 28.0 1.1 0.40
40 48.3X3.0 100 38.0 0.9 0.45
50 60.3x3.5 125 55.0 0.8 0.47
65 68x5 160 80.0 1.4 0.50

注意！流向閥座上方（僅適用氣體和蒸汽）控制介質：氣體和蒸汽

流向閥座上方

內孔

連接口螺紋

執行器尺寸中

水的Kv值 Kv (m3/h)

取局工作壓力 (MPa)

控制功能

13

G3/8

40

3.6

1.6

兩位兩通
彈簧復位
常閉



15

G1/2

40

3.7

1.6

20

G3/4

50

8.0

1.6

25

G1

63

19.0

1.6

32

G1 1/4

63

27.0

1.6

40

G1 1/4

80

38.0

1.5

50

G2

100

55.0

1.4

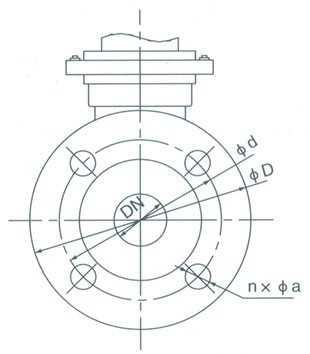

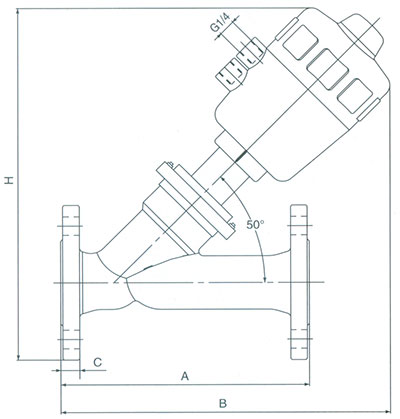

氣動法蘭連接口尺寸
尺寸 DIN法蘭連接口
內孔DN ΦD Φd ΦE A B H C n×Φa
20 105 75 64 120 190 215 14 4×Φ14
25 115 85 80 140 225 260 16 4×Φ14
32 140 100 80 151 230 275 16 4×Φ18
40 150 110 101 170 248 308 18 4×Φ18
50 165 125 127 190 310 380 18 4×Φ18
65 185 145 153 215 360 450 20 4×Φ18
80 200 160 153 246 390 470 20 8×Φ18
